Создание кривой на плите


: Чтобы начертить кривую на плите мы должны добавить две точки к плите и затем растянуть кривую с края плиты. Прежде всего перейдем к панели инструментов и выберем инструмент "Стрелка" (Arrow Tool). С активным Arrow Tool, выберем необходимую сторону плиты.

Далее перейдем в окно Координат и установим расстояние от первой точкой с которой будет начинаться плита, которая будет находится в верхнем правом углу прямоугольной плиты, которую вы создали.

Расположим курсор над стороной плиты чтобы получить метку расстояния и кликнем на том месте где она отобразится. Теперь кликнем еще раз, чтобы подтвердить новую точку плиты.

Теперь повторим описанное выше и добавим вторую точку, как показано ниже.

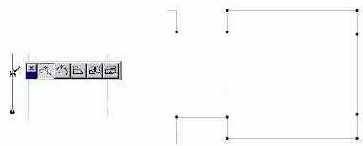

И наконец, кликнем между двумя точками, которые вы добавили к плите и выберим кривую из отображенной Pet Palette. Введем радиус, 5'-8", в окне координат и подтвердим введеной с помощью Enter.

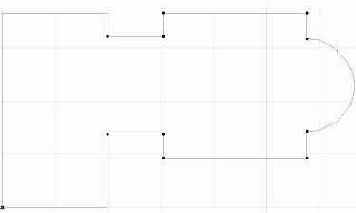

В результате наша плита должна выглядить следующим образом:
